Tableau électrique ancien : faut-il le changer pour une borne de recharge ?

Ce que l’on ajoute au tableau pour une borne

Une borne ne se branche jamais sur un circuit déjà en place, comme celui des prises du garage. La réglementation lui réserve un circuit à elle, avec ses propres protections :

• Un circuit dédié, qui ne sert qu’à la borne.
• Un disjoncteur au départ de ce circuit, qui protège le câble.
• Un différentiel 30 mA réservé à la borne,b qui protège les personnes. On ne réutilise pas un différentiel déjà présent dans le tableau. Son type (A, F ou B) dépend de la borne : voir quel différentiel pour une borne.
• Un moyen de couper ce circuit à son départ, sur tous ses fils.

Le câble et ces protections sont choisis d’après les valeurs que le fabricant de la borne donne dans sa notice. Chez Ave Green, ces protections sont comprises dans le prix posé (voir le § 6).

Pas besoin de tout refaire, mais l’existant est vérifié

La norme des installations électriques, la NF C 15-100,c a été révisée en 2024. Depuis le 23 août 2025, seule la nouvelle version s’applique aux nouveaux travaux. Une de ses parties vise la recharge des voitures électriques.

Le nouveau circuit de la borne doit suivre cette norme. Le reste de l’installation n’a pas à être refait pour autant, à une condition : qu’il soit sûr. La réglementation oblige l’installateur d’une borne à le vérifier avant la pose. La liste de contrôle du Consuel en donne des exemples :

• les protections déjà en place savent couper un court-circuit ;
• le différentiel placé en tête de l’installation est adapté à la valeur de la terre ;
• le fil de protection, vert et jaune, est continu jusqu’aux appareils.

Un vrai chantier ne s’impose donc que si le tableau est dangereux ou abîmé (§ 2, point 4), ou si la terre est absente ou sa valeur trop élevée (§ 4). Ces défauts se corrigent avant de poser la borne.

Avant de poser une borne, l’électricien fait le tour du tableau. Voici six points à regarder. Ce n’est pas une liste officielle : elle reprend ce que les règles et les fabricants demandent de vérifier.

1. La place libre. Combien d’emplacements restent libres dans les rangées. Dans une installation neuve, on laisse 20 % des emplacements libres, et aucune rangée vide ;d un tableau ancien n’a souvent plus cette réserve. La place nécessaire dépend du matériel, notamment selon que la borne est en monophasé ou triphasé. À repérer : des rangées pleines, sans aucun cache blanc à retirer.
2. La mise à la terre. Une barrette et un bornier de terre, un fil vert et jaune qui part vers chaque circuit, et surtout une valeur de terre mesurée. En maison, le disjoncteur de branchement est en général un différentiel de 500 mA : la terre doit alors rester sous 100 ohms (§ 4). À repérer : aucun fil vert et jaune au tableau.
3. Les différentiels déjà en place. Ils ne serviront pas à la borne, qui a le sien, mais leur état en dit long sur l’installation. Celui placé en tête doit être adapté à la valeur de la terre. À repérer : aucun interrupteur différentiel dans le tableau.

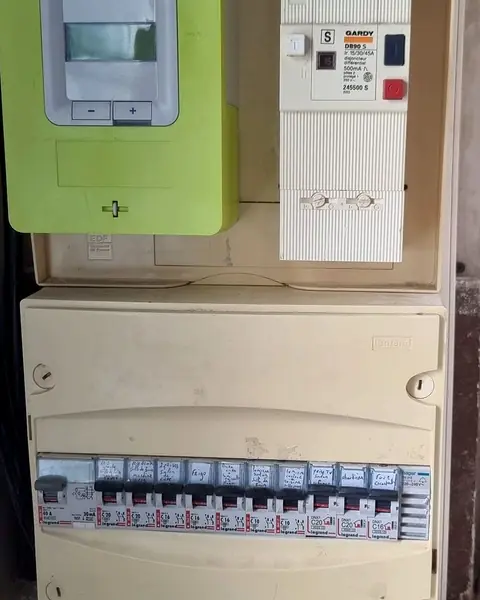

4. L’état général. Un tableau ancien peut être sain. Les anciens fusibles ne sont plus admis dans un tableau neuf ou entièrement refait, mais rien n’oblige à les retirer d’un tableau existant en bon état. À repérer : des traces de chauffe, un plastique fendu, des pièces sous tension que l’on peut toucher, plusieurs fils serrés sous un même appareil.
5. Le disjoncteur de branchement et l’abonnement. La puissance souscrite, en kVA, dit ce que la maison peut appeler en même temps. Une borne de 7,4 kW prend à elle seule environ 32 A.e C’est un contrôle à part : un tableau neuf ne change rien à l’abonnement. Voir la puissance du compteur (kVA) et, si la borne doit baisser sa puissance quand la maison consomme, le délestage de la borne, qui peut passer par un câble TIC relié au compteur Linky.
6. Le chemin jusqu’à la borne. La distance jusqu’au garage ou à la place de parking, et le passage du câble. Quand la borne est reliée à l’installation existante, l’électricien vérifie aussi que les protections déjà en amont savent couper un court-circuit. Voir borne extérieure ou loin du tableau.

Un tableau plein n’est pas un tableau à changer. Il existe trois solutions, de la plus légère à la plus lourde.

Réorganiser ou ajouter une rangée

Quand le coffret le permet, l’électricien regroupe des appareils ou ajoute une rangée dans le même tableau. Cela dépend de la gamme du tableau et de la place autour de lui : c’est à voir sur place.

Le petit tableau secondaire

C’est un petit coffret posé à côté du tableau, ou au garage, alimenté depuis l’installation. Il reçoit le disjoncteur et le différentiel de la borne. C’est une solution reconnue : le Consuel prévoit, dans ses dossiers techniques, un « tableau divisionnaire »f réservé à la recharge.

Le câble qui relie les deux tableaux se calcule selon sa longueur, la puissance et la protection. Il n’y a pas de section unique, malgré ce qu’on lit parfois.

Chez Ave Green, c’est la ligne « Tableau électrique secondaire » de notre outil de devis : 99 € HT, soit environ 104 € TTC. C’est la seule solution « tableau » chiffrée en ligne.

Sur un devis, ces travaux ont leurs propres lignes : voir comment comparer deux devis.

100 ohms : d’où vient ce chiffre ?

Un appareil en défaut ne doit pas porter une tension dangereuse quand on le touche. Dans un local sec, la tension de contact jugée sans danger est de 50 V. En maison, le disjoncteur de branchement est en général un différentiel de 500 mA : il coupe au plus tard quand la fuite atteint 500 mA. Pour que la tension reste sous 50 V jusque-là, la terre ne doit pas dépasser 50 V ÷ 0,5 A, soit 100 ohms.h

Un exemple concret. Un appareil laisse fuir 0,2 A vers sa carcasse, sur un circuit sans différentiel 30 mA. Avec une terre à 300 ohms, la carcasse monte à 0,2 × 300 = 60 V : plus que les 50 V jugés sans danger. Avec une terre à 100 ohms, elle reste à 20 V. Et pour une fuite aussi faible, rien ne garantit que le différentiel de 500 mA coupe.

La borne, elle, a son propre différentiel 30 mA. Mais dans une maison ancienne, d’autres circuits ne sont parfois protégés que par le 500 mA du branchement : c’est lui qui fixe le repère de 100 ohms pour toute la maison.

Le diagnostic électrique de la vente ou de la location

Il est obligatoire pour vendre ou louer un logement dont l’installation électrique a plus de 15 ans ; il doit dater de moins de 3 ans pour une vente, de moins de 6 ans pour une location. Il contrôle les grands points de sécurité : l’appareil général de coupure, un différentiel adapté à la terre, la protection de chaque circuit, la salle d’eau, les matériels inadaptés ou dangereux.

Le diagnostic constate ; il n’impose pas de travaux par lui-même.i Un bailleur doit toutefois louer un logement décent, dont l’électricité est conforme aux normes de sécurité et en bon état. Surtout, le diagnostic ne dit pas si le tableau peut recevoir une borne : il ne mesure ni la place libre, ni la puissance disponible, ni le chemin jusqu’à la borne. Montrez-le à l’électricien : c’est une bonne base.

Attention à une confusion fréquente : 15 ans est l’âge à partir duquel le diagnostic devient obligatoire, pas une date au-delà de laquelle le tableau serait hors norme.

L’attestation Consuel

L’attestation de conformité est établie par l’installateur, puis visée par le Consuel. Elle n’est pas demandée dans tous les cas :

• Une borne en maison individuelle, de 36 kW au plus : attestation non obligatoire. Au-delà de 36 kW, ou en immeuble collectif quelle que soit la puissance, elle l’est. En appartement, voir notre page borne de recharge en copropriété.
• Une rénovation totale de l’installation,j quand le distributeur coupe le courant à la demande du client : attestation obligatoire avant la remise sous tension. Dans certains départements, un arrêté préfectoral l’impose aussi pour une rénovation totale sans coupure par le distributeur.
• Un petit tableau ajouté, un circuit en plus, ou une autre rénovation partielle : vous pouvez demander l’attestation, mais elle n’est jamais obligatoire.

Pour les autres règles de conformité, voir notre guide qui peut installer une borne de recharge.
